Кабель S-video — тюльпан

Кабель S-video — тюльпан / Кабель-переходник S-Video — RCA / Кабель RCAx1 M > S-Video F

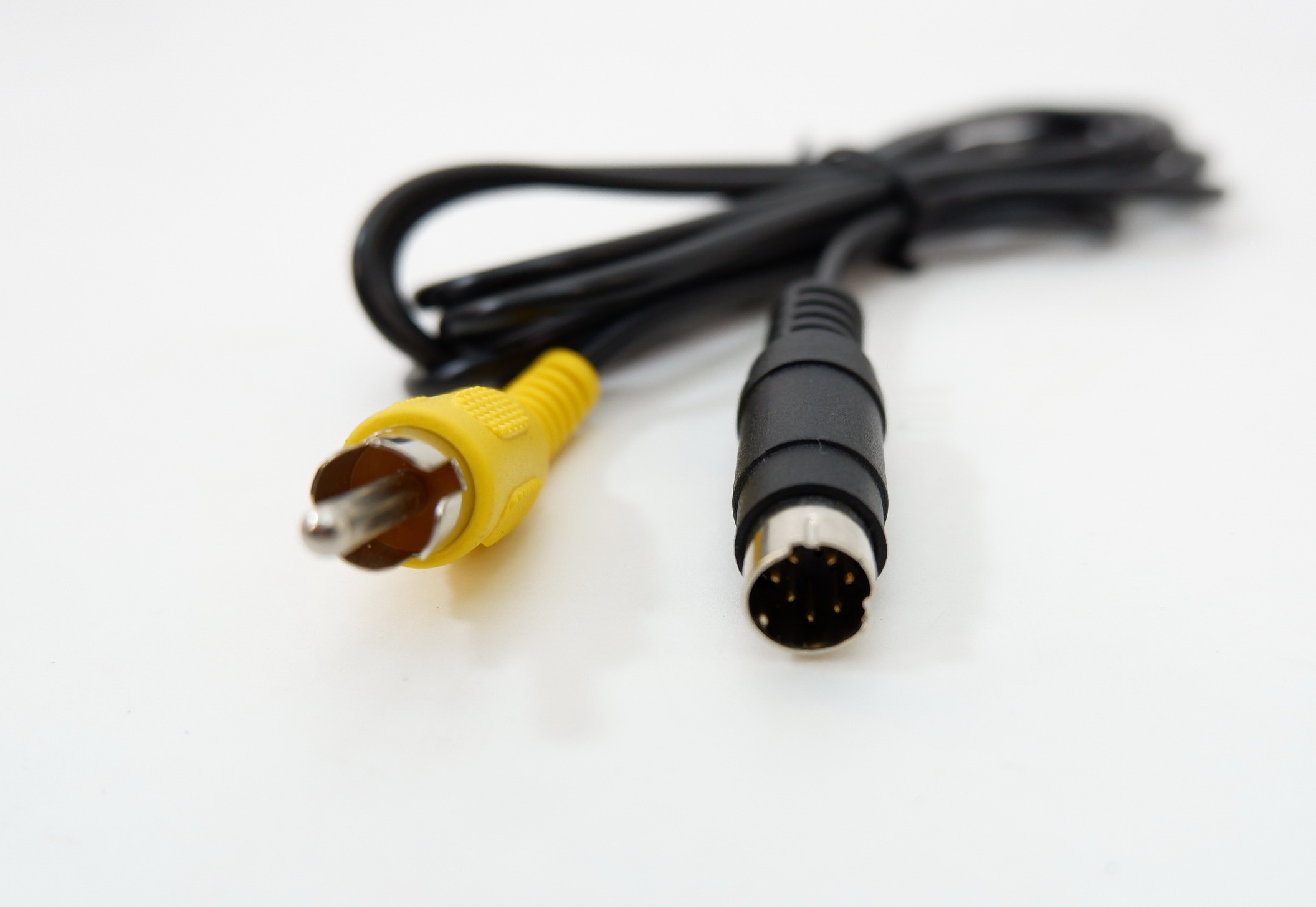

Кабель-переходник RCA тюльпан (штекер) на S-Video (гнездо 7pin) кабель для подключения видеокарты с выходом TV-out к телевизору — с miniDIN 7pin на композитный RCA

Для соединения видеоаппаратуры с разными входами/выходами S-Video и RCA тюльпан (композитное видео).
ТВ-приставки, телевизоры, видеокамеры, камеры наблюдения, видеомагнитофоны, игровые приставки, ресиверы и т. д.

Например, можно подключить видеокамеру с выходом S-Video 7pin ко входу RCA телевизора. Или подключить ТВ-приставку с выходом RCA ко входу S-Video телевизора или ресивера.

Распиновка, распайка S-Video

S-Video служит для передачи только видеосигнала. В отличие он композитного разъема (тюльпана) видеосигнал разделен на два сигнала. Теперь яркость (Y) и цветность (C) передаются отдельными сигналами. Что еще характерно, что каждый из сигналов имеет свой собственный общий провод (землю).

Два штырька (верхний и нижний) слева отвечают за цветность, а два правых — за яркость.

1. Общий провод сигнала яркости (Y).
2. Общий провод сигнала цветности (С).
3. Сигнал яркости (Y).
4. Сигнал цветности (С).

Общие провода соединяются между собой и идут на общий провод тюльпана. Сигнал яркости идет напрямую на сигнальный разъем композитного разъема. Сигнал цветности тоже идет на сигнальный провод тюльпана, но через шунтирующий конденсатор 470pF.

Купить другой кабель стандартный видеокабель для бытового AV-оборудования видеокарт PCI AGP — с S-Video 4pin на композитный RCA

S-Video (англ. Separate Video, раздельный видеосигнал) — компонентный аналоговый видеоинтерфейс, предусматривающий раздельную передачу составляющих видеосигнала: яркости Y совместно c синхросигналом, и цветности С (совместно с цветовой синхронизацией), которые передаются по двум отдельным линиям связи с волновым сопротивлением 75 Ом. Раздельная передача яркости и цветности обеспечивает более высокое качество изображения, чем композитные стандарты, так как при этом исключаются перекрёстные помехи при разделении сигналов. Интерфейс S-Video используется только для передачи сигнала телевидения стандартной чёткости и не пригоден для HDTV. Для передачи звука необходим отдельный кабель.
