Планка расширения 2x USB + IEEE 1394 Firewire

IEEE 1394 Firewire Горячее подключение — возможность переконфигурировать шину без выключения компьютера.

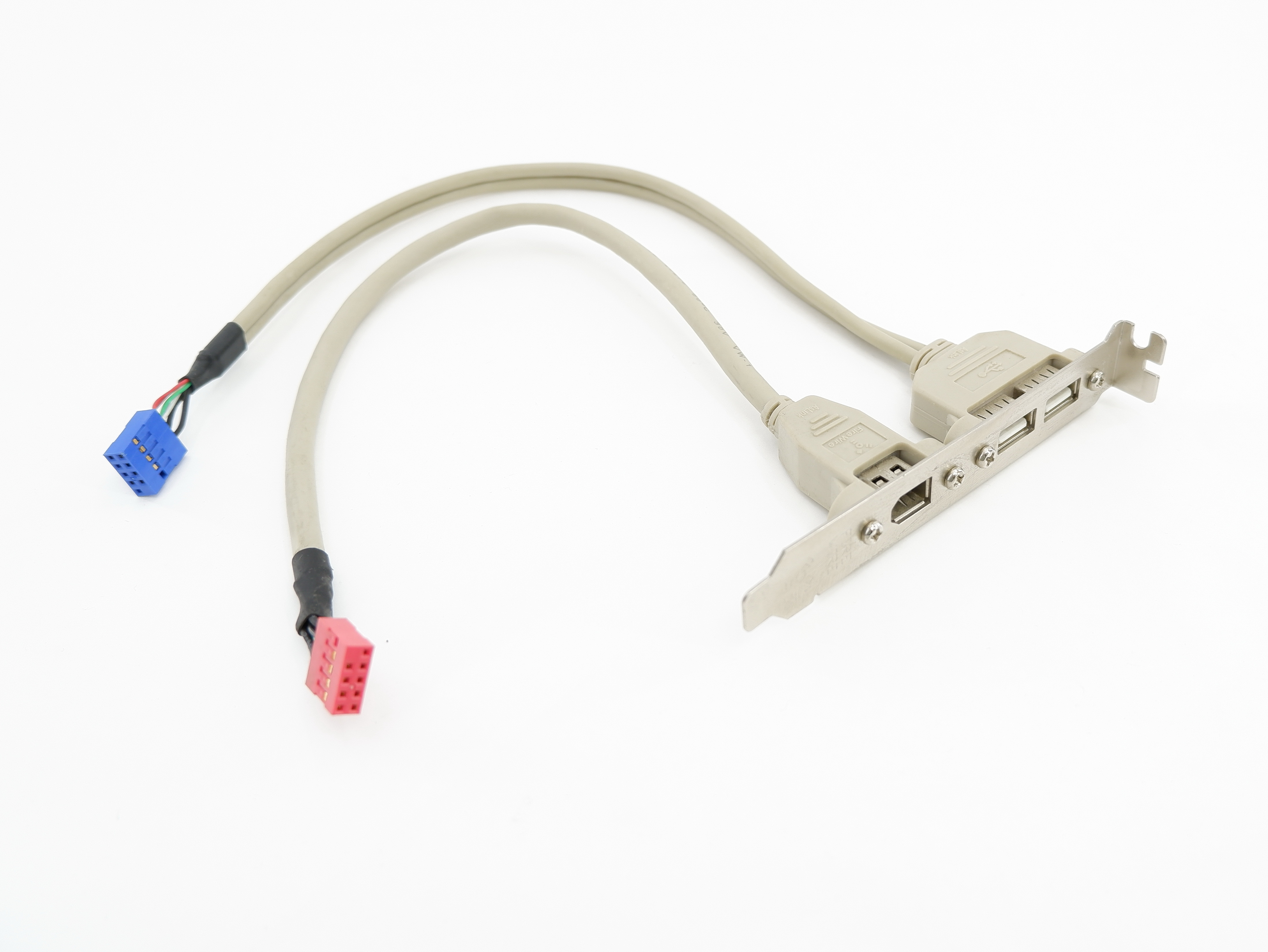

IEEE 1394 панель Вывод USB*2.0 два порта Af + один порт IEEE 1394 Firewire с материнской платы стандартная планка для корпуса ПК компьютера. Устанавливается на заднюю панель системного блока.

Различная скорость передачи данных — 100, 200 и 400 Мбит/с в стандарте IEEE 1394/1394a, дополнительно 800 и 1600 Мбит/с в стандарте IEEE 1394b и 3200 Мбит/с в спецификации S3200. IEEE 1394 (FIREWIRE) Port Case

Подключается к внутреннему разъему на мат. плате, увеличивая количество портов USB и IEEE1394 в вашем компьютере

Монтажная планка с коммуникационными портами 2 портами USB 2.0 + 1 FireWire (IEEE1394) 6pin, распайка, рапиновка

Гибкая топология — равноправие устройств, допускающее различные конфигурации (возможность «общения» устройств без компьютера).

Высокая скорость — возможность обработки мультимедиа-сигнала в реальном времени

Поддержка изохронного трафика.

Поддержка атомарных операций — сравнение/обмен, атомарное увеличение (операции семейства LOCK — compare/swap, fetch/add и т. д.).

Открытая архитектура — отсутствие необходимости использования специального программного обеспечения.

Наличие питания прямо на шине (маломощные устройства могут обходиться без собственных блоков питания). До 1,5 А и напряжение от 8 до 40 вольт.

Подключение до 63 устройств.

Шина IEEE 1394 может использоваться для:

создания компьютерной сети;

подключения аудио- и видеоустройств;

подключения принтеров и сканеров;

подключения жёстких дисков, массивов RAID.

Кабель представляет собой 2 витые пары — А и B, распаянные как A к B, а на другой стороне кабеля — как B к A. Также возможен необязательный проводник питания.

Устройство может иметь до 4 портов (разъёмов). В одной топологии может быть до 64 устройств. Максимальная длина пути в топологии — 16. Топология древовидная, замкнутые петли не допускаются.

При присоединении и отсоединении устройства происходит сброс шины, после которого устройства самостоятельно выбирают из себя главное, пытаясь взвалить это «главенство» на соседа. После определения главного устройства становится ясна логическая направленность каждого отрезка кабеля — к главному или же от главного. После этого возможна раздача номеров устройствам. После раздачи номеров возможно исполнение обращений к устройствам.

Во время раздачи номеров по шине идёт трафик пакетов, каждый из которых содержит в себе количество портов на устройстве, ориентацию каждого порта — не подключён / к главному / от главного, а также максимальную скорость каждой связи (2 порта и отрезок кабеля). Контроллер 1394 принимает эти пакеты, после чего стек драйверов строит карту топологии (связей между устройствами) и скоростей (наихудшая скорость на пути от контроллера до устройства).

Операции шины делятся на асинхронные и изохронные.

Асинхронные операции — это запись/чтение 32-битного слова, блока слов, а также атомарные операции. Асинхронные операции используют 24-битные адреса в пределах каждого устройства и 16-битные номера устройств (поддержка межшинных мостов). Некоторые адреса зарезервированы под главнейшие управляющие регистры устройств. Асинхронные операции поддерживают двухфазное исполнение — запрос, промежуточный ответ, потом позже окончательный ответ.

Изохронные операции — это передача пакетов данных в ритме, строго приуроченном к ритму 8 КГц, задаваемому ведущим устройством шины путём инициации транзакций «запись в регистр текущего времени». Вместо адресов в изохронном трафике используются номера каналов от 0 до 31. Подтверждений не предусмотрено, изохронные операции есть одностороннее вещание.

Изохронные операции требуют выделения изохронных ресурсов — номера канала и полосы пропускания. Это делается атомарной асинхронной транзакцией на некие стандартные адреса одного из устройств шины, избранного как «менеджер изохронных ресурсов».

Помимо кабельной реализации шины, в стандарте описана и наплатная (реализации неизвестны). Panel Bracket Host USB + IEEE 1394
